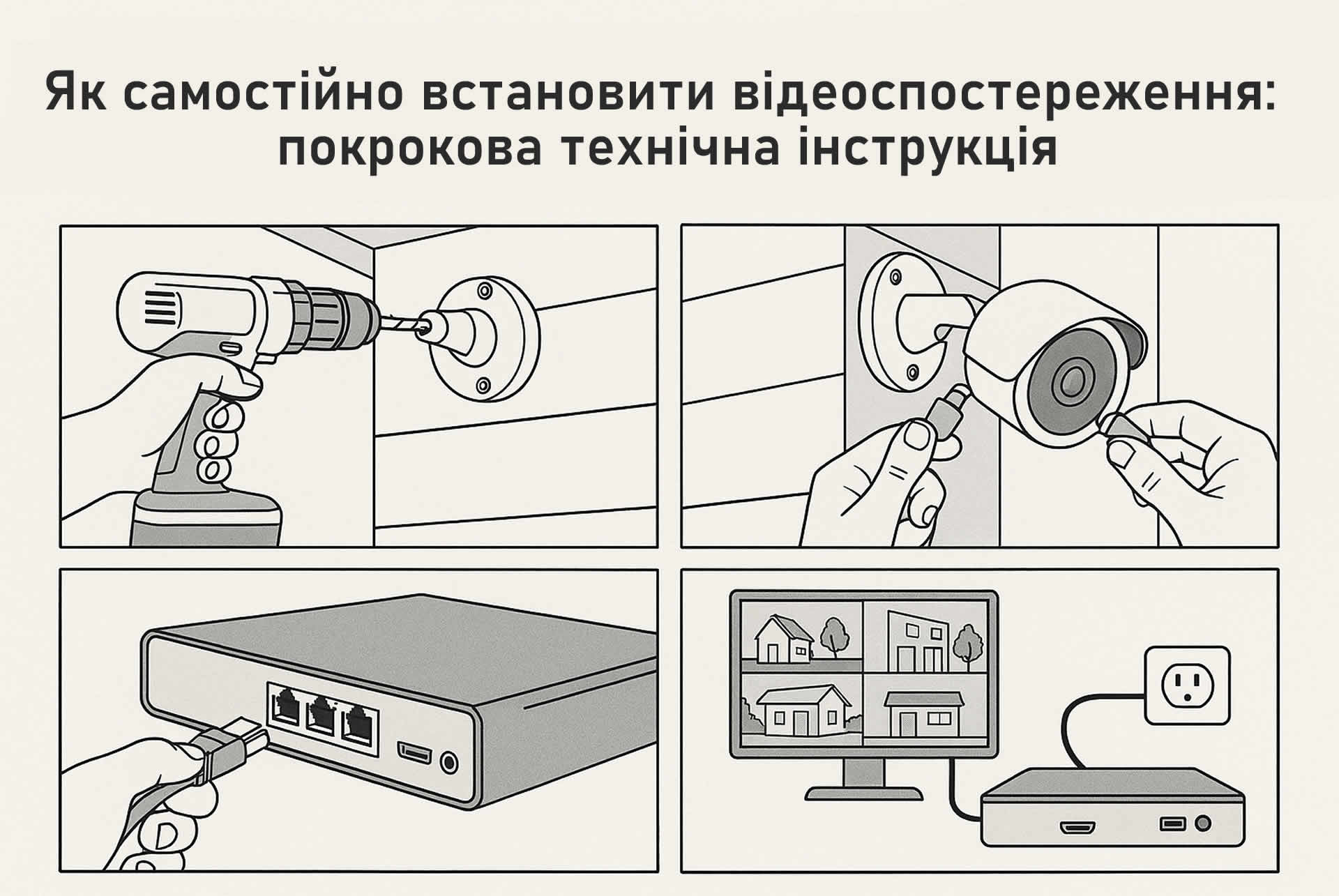

Як встановити відеоспостереження самостійно: детальний технічний посібник

Повний технічний посібник з вибору камер та обладнання, прокладки кабелів, організації живлення (PoE та традиційне живлення), вибору реєстратора (NVR/DVR), розрахунку місця для зберігання запису, мережевому налаштуванні та забезпеченню безпеки системи.

Зміст

1. Коротке планування і цілі
2. Типи систем відеоспостереження
3. Список інструментів і матеріалів
4. Вибір камер: технічні параметри
5. Розміщення камер і розрахунок поля зору (FOV)
6. Кабелі та прокладка
7. Живлення: PoE vs 12V/24V
8. Реєстратори: DVR, NVR, гібридні рішення
9. Розрахунок обсягу зберігання і приклади
10. Налаштування мережі та віддалений доступ
11. Безпека системи та експлуатація
12. Тестування та введення в експлуатацію
13. Часті помилки та рекомендації
14. Висновок

1. Коротке планування і цілі

Перед покупкою обладнання складіть технічне завдання. Відповідайте на питання:

• Які об’єкти захищаємо (квартира, будинок, офіс, склад, паркінг)?
• Які зони критичні (вхід, підʼїзд, паркінг, ворота, каса)?
• Потрібне розпізнавання номерів або облич (в такому випадку потрібні камери з високою роздільною здатністю і відповідною оптикою)?
• Який термін зберігання архівів потрібен (добу, 7 днів, 30 днів і більше)?
• Чи буде система інтегрована з іншими системами (сигналізація, контроль доступу)?

2. Типи систем відеоспостереження

Основні класи:

• Аналогові системи (CVBS, AHD, TVI, CVI) — традиційні рішення, використовують коаксіальний кабель (RG59/RG6) або гібридні проводки. Перевага: дешевші камери та проста сумісність. Недоліки: обмеження по роздільній здатності та функціоналу (інтелект, аналітика обмежені).
• IP-системи — цифрові камери, передача по UTP (витій парі) або по оптиці, висока гнучкість, підтримка аналітики, зручність управління віддалено через NVR або хмару.
• Бездротові (Wi-Fi) камери — зручні для швидкого монтажу, але нестабільні при завантаженій мережі, мають обмеження по живленню та надійності.
• Гібридні реєстратори — дозволяють підключати одночасно IP і аналогові камери; корисні при поетапній модернізації.

3. Список інструментів і матеріалів

Мінімальний перелік для монтажу:

• Камери (IP/аналог) і кронштейни;
• Реєстратор NVR/DVR/гібрид;
• Кабель: UTP (кат.5e/6), коаксіальний (RG59/RG6) — залежно від типу камер;
• PoE-комутатор (при PoE) або блоки живлення 12V/24V + розподільна коробка;
• Жорсткі диски для відеореєстратора (SATA, промислові класи рекомендовані для відеозапису);
• Інструменти: дриль, набір свердел, ударний шуруповерт, обжимний інструмент для RJ45, тестер кабелю, індикатор наявності напруги, пасатижі;
• Матеріали для захисту кабелю: гофра, кабель-канал, герметик для вуличних проходів;
• Маркування кабелів і конекторів.

4. Вибір камер: технічні параметри

Ключові параметри при виборі камери та їх практичне значення:

Поради щодо обʼєктивів і роздільної здатності

Якщо вам потрібно розпізнавання номерних знаків або облич, розраховуйте роздільну здатність і кут так, щоб на зображенні обʼєкт займав не менше 120–200 пікселів по вертикалі для прийнятної точності розпізнавання. Використовуйте формулу для розрахунку потрібної фокусної відстані й кута поля зору (див. розділ про FOV).

5. Розміщення камер і розрахунок поля зору (FOV)

При проєктуванні розміщення камер важливо враховувати висоту установки, кут нахилу (tilt) та перекриття зон між сусідніми камерами.

Основні правила:

• Встановлюйте вуличні камери на висоті 2.5–3.5 м для детальної зйомки облич і на 4–6 м для загального огляду; занадто низько — вразливі для вандалізму, занадто високо — втрачається деталізація.
• Мінімальне перекриття полів зору між камерами — 10–20% для усунення сліпих зон.
• При монтажі над входом камера повинна дивитися під кутом 30–45° вниз, щоб захоплювати обличчя відвідувача без сильних викривлень.

Приклад розрахунку FOV

Формула для кута поля зору (горизонтального) приблизно визначається як:

 HFOV = 2 * arctan( sensor_width / (2 * focal_length) )

Де focal_length — фокусна відстань обʼєктива, sensor_width — ширина матриці камери. На практиці виробники вказують HFOV для конкретної моделі; використовуйте їхні дані і перевіряйте на обʼєкті.

6. Кабелі та прокладка

Вибір типу кабелю залежить від типу камер спостереження:

• IP-камери: рекомендована витая пара категорії 5e або 6 (UTP/FTP). Для довгих трас і великих швидкостей — Cat6 або Cat6a. При необхідності використовувати оптоволоконні лінії для віддалених точок.
• Аналогові камери: коаксіал RG59/RG6 (з живленням «по-старинці» — Siamese cable: коаксіал + 2х0.75mm² провід живлення).
• Захист від перешкод: для ліній поруч із силовими кабелями використовуйте екрановану виту пару (STP/FTP) і дотримуйтесь зазорів при прокладці.

Правила прокладки

• Не прокладайте сигнальні кабелі спільно з силовими (230V) в одному коробі. Якщо потрібно — використовуйте екран і окремий канал.
• При прокладці назовні захищайте кабелі гофрою і герметичними вводами в стіни.
• Для підземних трас або проходів використовуйте кабель у броньованому захисті або в трубах з дренажем.
• Залишайте запас по довжині кабелю (15–20%) для обслуговування і переналаштування.

7. Живлення: PoE vs 12V/24V

PoE (Power over Ethernet) — найзручніший варіант для IP-камер: одночасно по витій парі передається живлення і відео/дані. Стандарти і практичні значення:

• 802.3af (PoE) — до 15.4 W на порт (практично доступно ~12.95 W до пристрою)
• 802.3at (PoE+) — до 30 W (практично ~25–26 W)
• 802.3bt (PoE++ / 4PPoE) — до 60 W (Type 3) і до 90–100 W (Type 4) на порт

При виборі PoE-комутатора оцініть сумарну споживану потужність камер і залиште запас 20–30%.

Приклад розрахунку PoE-бюджету

Припустимо, у вас 10 камер, кожна споживає в піку 6 Вт (нічне підсвічування ввімкнене). Сумарна потужність: 10 × 6 = 60 Вт. Обирайте PoE-комутатор із сумарним бюджетом не менш ніж 80 W і з достатньою кількістю портів (і можливістю агрегації на uplink).

Альтернативи

При використанні аналогових камер спостереження частіше застосовують централізовані блоки живлення 12V DC з розподілом по всіх камерах; важливо виконувати розрахунок падіння напруги на довгих лініях (використовуйте більш товсті дроти або локальні джерела живлення поблизу).

8. Реєстратори: DVR, NVR, гібридні рішення

Вибір реєстратора залежить від типу камер і бюджету:

• DVR — для аналогових камер (CVBS/AHD/TVI/CVI). Запис здійснюється на локальний HDD; підключення по коаксіалу.
• NVR — для IP-камер; запис через мережу; може підтримувати PoE на фізичних портах моделі (standalone NVR з PoE).
• Гібридні — підтримують і IP, і аналогові камери, зручні для модернізації.

Вибір дисків для зберігання

Для систем відеозапису рекомендується використовувати промислові/серверні HDD для систем відеоспостереження (наприклад, Western Digital Purple, Seagate SkyHawk або аналогічні), призначені для цілодобового запису і високих навантажень на запис.

9. Розрахунок обсягу зберігання і приклад

Базова формула для розрахунку місця зберігання:

 Storage_bytes = bitrate_bits_per_second × seconds_per_day × days × number_of_cameras / 8

Тут bitrate_bits_per_second — середня бітова швидкість потоку в біт/с (включаючи аудіо/метадані), seconds_per_day = 86400.

Приклад практичного розрахунку

Візьмемо систему: 10 камер, кожна в середньому кодується з бітрейтом 4 Мбит/с, архів 30 днів. Розрахуємо місце:

• Bitrate = 4 000 000 біт/с на камеру
• Seconds per day = 86 400
• Days = 30
• Number of cameras = 10

Storage_bytes = 4 000 000 × 86 400 × 30 × 10 / 8 = 12 960 000 000 000 байт (~12 960 ГБ ≍ 12.96 ТБ). Це значення в гігабайтах за десятковою системою. У двійковій системі (GiB) це ≍ 12 069.94 GiB (~11.8 TiB).

Оптимізація місця

• Налаштуйте запис по руху (motion) і зональні тригери.
• Використовуйте сучасні кодеки (H.265, H.265+), які дають зниження бітрейту.
• Застосовуйте змінне бітрейтування (VBR) замість постійного (CBR) для економії дискового простору.

10. Налаштування мережі та віддалений доступ

Ключові моменти при підключенні системи до мережі:

• Розділіть мережу: виділіть окремий VLAN для відеоспостереження, щоб ізоляція підвищувала безпеку і зменшувала вплив камер на офісну мережу.
• Статичні IP або DHCP-reservations для камер: використання фіксованих адрес спрощує обслуговування.
• Проброс портів або VPN/Cloud-клієнт: для віддаленого доступу переважний захищений канал (VPN). Якщо необхідний проброс портів — використовуйте нестандартні порти і надійну аутентифікацію.
• DDNS: якщо у вас динамічний WAN IP, налаштуйте DDNS-сервіс або використовуйте хмарний сервіс виробника камери/реєстратора.
• Параметри мережі: перевірте пропускну спроможність uplink. Приклад: 10 камер × 2 Мбит/с — це 20 Мбит/с постійної швидкості для перегляду/стрімів. При віддаленому перегляді кількох камер плануйте запас по пропускній здатності.

Безпека мережевих налаштувань

• Зміна паролів за замовчуванням та використання складних паролів.
• Вимкнення непотрібних сервісів (UPnP, Telnet) на камерах/реєстраторах.
• Регулярне оновлення прошивок (firmware) від виробника.
• Обмеження доступу за IP та двофакторна аутентифікація, якщо підтримується.

11. Фізична та інформаційна безпека системи

Фізичний захист реєстраторів і дисків: реєстратор має бути встановлений у захищеній кімнаті/шафі, недоступній для сторонніх. Варіанти резервування і захисту:

• RAID-масиви для відмовостійкості (RAID 1/5/6 залежно від кількості дисків і вимог до доступності).
• Регулярне резервне копіювання критичних відео на зовнішній носій або в хмару.
• Шифрування каналів запису та передачі (якщо підтримується) для захисту від перехоплення.

12. Тестування та введення в експлуатацію

Після монтажу й налаштування виконайте наступні перевірки:

1. Перевірити коректність положення камери, кут нахилу, фокус, відсутність відблисків, сонця в кадрі.
2. Перевірити коректну роботу ІЧ-підсвічування та авто-перемикання день/ніч.
3. Провести тести по виявленню руху і перевірити зону спрацювання.
4. Перевірити запис на HDD і відновлення фрагмента архіву (перегляд старого фрагмента).
5. Перевірити віддалений доступ з мобільного додатку та клієнта ПК.
6. Задокументувати конфігурацію (IP, порти, користувачі, паролі — зберігати в захищеному вигляді).

13. Часті помилки та рекомендації

• Погане живлення: використання тонкого проводу для живлення призводить до падіння напруги і нестабільності. Розрахуйте падіння напруги і при необхідності використовуйте локальні блоки живлення.
• Не врахований бітрейт: при проєктуванні не враховують середній і піковий бітрейт, що призводить до швидкого заповнення дисків.
• Неправильне розміщення: камера дивиться прямо на джерело світла (ліхтар, сонце) — зображення «вигорає».
• Відсутність захисту реєстратора: реєстратор легко доступний і може бути фізично вивезений зловмисниками.

14. Підведемо підсумки

Самостійне встановлення відеоспостереження реально здійснити при уважному плануванні, виборі відповідного обладнання та дотриманні технологій прокладки й підключення. Технічно грамотний монтаж і налаштування мережі забезпечать надійну і довговічну систему з зручним віддаленим доступом. У складних і відповідальних проєктах або при необхідності інтеграції з охоронними системами розумно залучати фахівців для проєктування та пусконалагодження.
